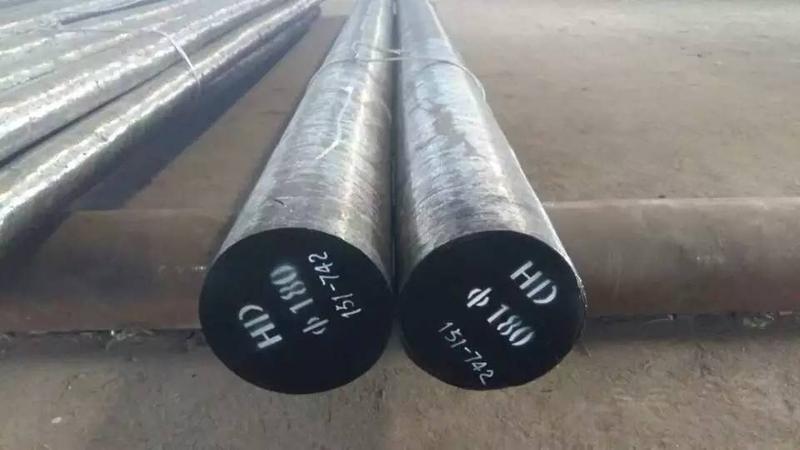

4Cr3Mo2NiVNb（HD钢）

     4Cr3Mo2NiVNb钢代号为HD模具钢，是一种空冷硬化型的热作模具钢，是在瑞典乌德霍姆QRO-80钢的基础上我国自行研制的新型热作模具钢。4Cr3Mo2NiVNb（HD模具钢）是在4Cr3Mo3V钢的基础上，通过降低Mo、V的含量，加入质量分数为1%Ni和0.15%Nb，提高了钢的室温和高温韧性及热稳定性，在700℃仍可以保持40HRC的硬度。在硬度相同条件下，4Cr3Mo2NiVNb（HD模具钢）比3Cr2W8V钢的断裂韧度高50%，700℃高温时抗拉强度高70%、冷热疲劳抗力和热磨损性能分别高出1倍和50%。由于HD模具钢的综合性能良好，适用于制作受热温度较高，使用条件苛刻的热作模具，如黑色及有色金属材料的热挤压模，热精锻模等。HD钢使用寿命比3Cr2W8V钢有显著提高。

（1）HD钢化学成分

                                                 HD模具钢化学成分（质量分数）                  （%）

   （7）应用   在相同的硬度条件下，HD模具钢比3Cr2W8V钢的断裂韧度高50%，700℃高温短时抗拉强度高70%，冷热疲劳抗力和热磨损性能分别高出1倍和50%。HD模具钢应用于钢质药管热挤压凸模、铜合金管材挤压底模和穿孔针，热挤压轴承环凸模与凹模、气门挤压底模等模具，使用寿命比3Cr2W8V钢提高。

HD模具钢应用效果
